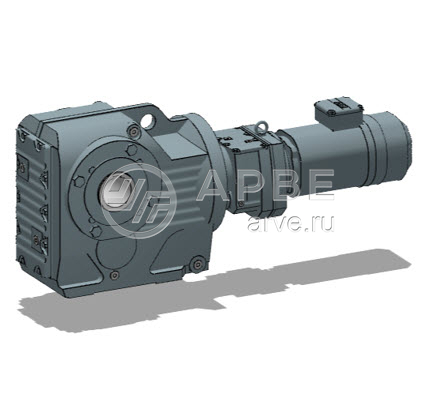

Просьба прислать запрос с техническими деталями и реквизитами вашей производственной компании на электропочтуМотор-редуктор KA107 R77 DRE100LC4/TF/ES7C/RI 01.7162659109.0001.14 Sew-Eurodrive
Возникли вопросы по товару?
Просьба прислать запрос с техническими деталями и реквизитами вашей производственной компании на электропочту
Условия сотрудничества: конечный производитель-резидент России, письменный немассовый запрос с шильдом или иной тех.информацией с указанием применения (образец), предоставление ИНН. Адресатам бесплатных почтовых сервисов yandex/mail/rambler и тп необходима верификация электропочты в качестве корпоративной.
Описание
Характеристики
купить в компании АРВЕ. Чтобы узнать актуальную цену, наличие, сроки поставки, условия доставки по Москве, МО и территории России, скачать прайс-лист, каталог или инструкцию, получить консультацию по всем возникающим вопросам, обращайтесь к нам по электропочте или позвонив нашим менеджерам.
Технические данные
| серийный номер | |
| Год изготовления | 2014 |
| Част.вращ. 50Гц [об/мин] | 1455 / 1.2 |
| Общее передат.число [i] | 1166 / бесконечн. |
| Ma max [Нм] | 8.000 |
| Вращ.мом.на вых.валу 50Гц [Нм] | 21000 |
| Экспл.коэфф. SEW-FB | 0,40 |
| Примечание | В случае работы с превышением |
| расчетной нагрузки, двигатель может | |
| перегрузить редуктор. | |
| Монт.позиция IM | M1A |
| Распол.клем.кор.[Гр.]/каб.ввод | 270 (T) / положение 3 |
| Смаз.материал / кол-во [л] | CLP PG 220 Синт.масло / 10,00 / 1,20 |
| Лакокр.покр. | Покр.краска RAL7031 (сине-серый) |
| Полый вал | 90мм |
| Вариант исполнения | Полый вал |
| Кожух | нет |
| Материал манжет вых.вала | FKM |
| Номер документации A | 20200536 |
| Перечень деталей | 382691395 |
| Перечень деталей | 012760596 |
| Мощность двиг. [кВт] | 3 |
| Частота двиг. [Гц] | 50 |
| Продолж-сть включения S1-S10 | S1 |
| Примечание | Из-за усиленной изоляции |
| обмотки (RI) эксплуатация с | |
| преобразователем частоты по схеме | |
| включения треугольником допускается | |
| при напряжении на двигателе ниже 500 В. | |
| Диапазон напряж. [В] | 220-242 треугольник / 380-420 звезда |
| Номин.ток [A] | 11,00 / 6,30 |
| cos phi | 0,81 |
| Схема подключения | R13T / 681510306 |
| Клас.изол.[Град]/степ.защ.[IP] | 155(F) / 55 |
| international energy | IE2 |
| КПД | |
| при 50/75/100% Pn [%] | 86,3 / 87,1 / 86,3 |
| Символ CE | Да |
| Защита двигателя | TF = датчик температуры PTC |
| Датчик | ES7C / Монтаж с центрированием по валу и |
| силовым замыканием | |
| Ø 10мм | |
| Тип сигнала датчика | HTL/TTL (RS422) |
| Инкрем.значение | 1024 |
| Датчик абс.отсчета | нет |
| Подключение датчика | SEW-датчик с соединительной крышкой |
| Исполнение датчика | Питающее напряжение 4,5-30В= |
| № эл.схемы датчика | 681790008 |
| Код датчика 1 | 09AB00AA11AG |
| 08443__08 | |
| Изоляция | RI = усиленная изоляция обмотки |
| Клеммная коробка | Алюм.корпус клеммной коробки с резьб. |
| отверст. 1xM32, 1xM16 | |
| Номер документации A | 20264135 |
| Перечень деталей | 081180805 / 082000806 |
| Зав.табличка | Английский |
| Располож. главн.табл.,1-й наб. | 180 |
| Инстр.по экспл. Язык/Кол-во | Немецкий |
| Перечень деталей/язык/кол-во | Немецкий / 0 |
| Код ТНВЭД | 85015220 |
| Масса | 305,00 KG |
Хар-ки редуктора
| Крутящий момент | 0 Нм |
| Кол-во ступеней | 0 |
| Типоразмер | 0 |
