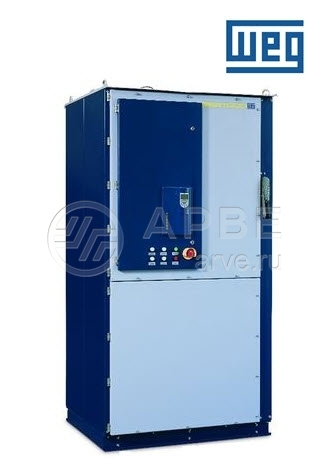

Устройство плавного пуска SSW-7000 WEG

SSW7000 предотвращает механические удары от изменения нагрузки, защищает двигатель от перегорания или бросков тока в электросети и, таким образом, предлагает полное решение для различных применений.

SSW-7000 уменьшает напряжение, приложенное к двигателю при пуске. Как следствие, ток двигателя и крутящий момент уменьшаются для плавного запуска.  Управление напряжением двигателя осуществляется контролем угла отпирания тиристоров во встречно-параллельном подключении.

Технология гибкого управления моментом TFTC , позволяет выбрать нужный режим управления крутящим моментом в зависимости от типа нагрузки (постоянная нагрузка, квадратичная нагрузка или нагрузка с низким или высоким пусковым моментом), обеспечивая плавный пуск с линейным изменением скорости во время всего пускового процесса. Аксессуары легко и быстро устанавливаются с помощью концепции Plug and Play.

Основные преимущества устройства плавного пуска SSW-7000: плавные (без порогов) разгон/торможение, снижение износа механических компонентов, ограничение пускового момента двигателя, снижение механических стрессов, приходящихся на редуктор, уменьшение нагрузки на трансформаторы и силовые линии, постепенная остановка нагрузки (например, для того чтобы избежать водяного удара в трубопроводной линии), увеличенные интервалы инспекций, снижение затрат на сопровождение.

УПП SSW-7000 позволяет регулировать величину момента для каждого пуска в отдельности и устраняет возможность ложных срабатываний и перенастройки управляемых параметров. Он защищает двигатель от вибраций и реверса.

Методы пуска:

1. Линейное изменение напряжения: определенное значение напряжения в Vn прикладывается в течение заданного времени t.

2. Ограничение тока: максимально возможное ограничение по току сохраняется в течение заданного времени t.

3. Линейное изменение тока: уровни тока могут быть заданы в течение заданного времени t.

4. Управление насосом: требуемое значение момента для плавного пуска и торможения гидравлических насосов.

5. Управление моментом (функция FTC): основано на входном/выходном напряжении, измерениях токов и потоке/моменте конкретной модели ЭД.

Стандартная панель SSW7000 оснащена предохранителями среднего напряжения R-типа от короткого замыкания на панели, на двигателе и на кабелях двигателя.

SSW7000 имеет вакуумный контактор, что позволяет обеспечить байпас силовых плеч после запуска двигателя. Эта функция позволяет экономить энергию за счет устранения потерь на тиристорах во время работы двигателя в полном рабочем режиме, и это также устраняет необходимость использования вентиляторов для работы SSW7000 в его номинальном режиме пуска.

SSW7000 обладает линейным вакуумным контактором. Это делает возможным отключение силового модуля SSW7000 всякий раз, когда двигатель отключается.

Силовые модули SSW7000 сконструированы в виде модулей с колесами, которые облегчают их установку и замену во время технического обслуживания.

Если необходимо повысить возможности пускового режима SSW7000, например, увеличить количество пусков в час, можно установить на силовые модули вентиляторы.

Основные особенности УПП SSW7000:

• Часы реального времени.
• Силовая и управляющая части изолированы оптическими волокнами.
• Функция SoftPLC.
• Программы: SuperDrive и WLP.
• USB порт.
• Защита ЭД (PT100) подключаемый модуль plug-and-play.
• 5 методов пуска.
• Установка опциональных модулей быстро и просто.
• Сенсорная панель с русификацией и дисплеем 800 х 480 пикселей.
• Множество расширений.

Основные сферы применения:

• химическая промышленность и нефтехимия.
• Нефтегазовая промышленность.
• Производство цемента и горнорудное дело.
• Сталелитейное производство и металлургия.
• Сахарная промышленность.
• Целлюлозно-бумажная промышленность.
• Водохозяйственный комплекс.
