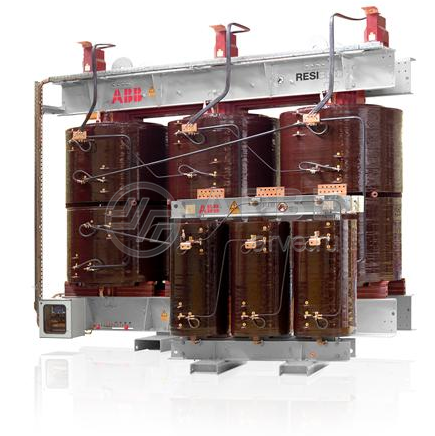

Сухие трансформаторы RESIBLOC ABB

Трансформаторы с литой изоляцией RESIBLOC^® обеспечивают максимальную механическую прочность и выдерживают температурные и механические нагрузки в суровых климатических условиях, циклические нагрузки и усилия при коротком замыкании. Обмотки трансформатора RESIBLOC^® герметично заливаются эпоксидным компаундом, при этом для достижения максимальной гибкости конструкции обмотка не заливается в формы. Трансформаторы RESIBLOC^® безопасны и имеют высокую степень устойчивости (сопротивления) к возгоранию и, поэтому, не требуют хранилищ, обваловки для локализации утечек или дорогостоящих систем противопожарного оборудования.

Трансформаторы RESIBLOC^® производятся в полном соответствии со стандартами DIN EN ISO 9001, DIN EN ISO 4001 и BS OHSAS 18001. Применяемый композитный материал отличается колоссальной прочностью.

Применение новейшего оборудования для производства обмоток в сочетании с электронным управлением гарантируют превосходную прочность и равномерное изготовление ровинговой обмотки из эпоксидной смолы, усиленной стекловолокном. Низко- и высоковольтные обмотки в процессе производства прочно соединяются и образуют компактный единый блок. Окружающая среда не подвергается риску загрязнения, обеспечивается взрыво- и пожаробезопасность. Возможна чрезмерная нагрузка («холодный старт» сразу на максимальную нагрузку) и высокая устойчивость к коротким замыканиям. Подходит для работы в суровых средах (мороз, жара, химические реагенты, влажность), требуется минимальное техобслуживание.

• Мощность до 63 МВА
• Напряжение первичной обмотки – до 36 кВ
• Напряжение вторичной обмотки – до 24 кВ
• Классы E2, E3, C2, F1
• Частота: 50 Гц, 60 Гц и 16 2/3 Гц
• Система охлаждения: C (AN), СЗ (ANAN), СД (ANAF), принудительное воздушное/принудительное водяное (AFWF)
• Температура изоляционной системы: F и H
• Низкий уровень частичных разрядов: <10 pC
• Класс защиты: IP00 - IP54

Преимущества

• Мощность до 63 МВА и уровень изоляции до 72,5 кВ
• Соответствие всем стандартам по трансформаторному оборудованию
• Выбор конструкторский решений, в том числе изготовление трансформаторов для работы при ультра низких температурах (-60 ºC)
• Повышенная стойкость к короткому замыканию
• Стабильная работа при перепадах нагрузки
• Линейное распределение импульсного перенапряжения
• Максимально возможная защита от возникновения трещин в обмотках
• При производстве обмоток не используется кремний
• Хорошая работа при динамических нагрузках
• Гибкость в проектировании
• Эксплуатация в суровых климатических условиях (Класс Е2 и выше)
• Доказана работа с вакуумным  выключателем

Сухие трансформаторы часто применяются в областях, где необходимо снизить риск загрязнения или возгорания окружающей среды, а также опасность для человека. Кроме устранения указанных угроз, также необходимо обеспечить строгие электрические параметры. Надежное трансформаторное оборудование необходимо не только в нефтяной, газовой, морской, добывающей, сталелитейной, целлюлозно-бумажной и химической промышленностях, но и на электростанциях и системах распределения электроэнергии. В областях, характеризующихся исключительно сложными условиями окружающей среды, традиционные решения часто не позволяют соблюсти необходимые требования.
