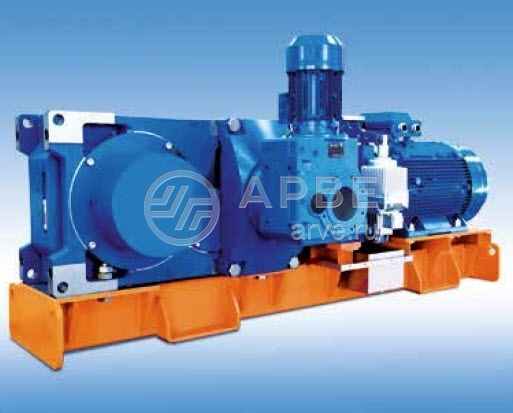

Редукторы для ленточных конвейеров и норий NORD

Модель a027177

Производитель Nord

Наличие Уточняйте

Возникли вопросы по товару?

Просьба прислать запрос с техническими деталями и реквизитами вашей производственной компании на электропочту
  • Описание

  • Характеристики

Редукторы для ленточных конвейеров и норий NORD

купить в компании АРВЕ. Чтобы узнать условия доставки, скачать прайс-лист, каталог или инструкцию, получить консультацию по всем возникающим вопросам, обращайтесь к нашим менеджерам удобным вам способом.

Индустриальные редукторы NORD имеют моноблочный дизайн (UNICASE) и были разработаны специально для конвейерных применений и транспортировки сыпучих грузов. Доступные вариации корпусов и опций позволяют легко реализовать приводной узел конвейера или нории. Идентичность корпусов, рам и опционального оборудования обеспечивает простоту приводного решения для этих  применений. Такая стандартизация гарантирует качество, снижает количество составляющих узлов, упрощает сборку и обеспечивает надёжную эксплуатацию.

Базовая информация
• 3-ступенчатый цилиндро-конический редуктор
• Диапазон мощностей 37 kW - 1000 kW
• Диапазон передаточных чисел i =16 до i =71 (300)
• Крутящий момент 13 kNm до 242 kNm
• UNICASE - моноблочный дизайн

Ленточные конвейеры

Для быстрых и медленных, длинных и коротких, транспортировки песка, гравия, угля, руды или цемента - индустриальные редукторы NORD готовы для роботы. NORD DRIVESYSTEMS производит и комплектует высоконадёжными деталями свои приводные узлы - двигатели, станины, муфты, тормоза, ограничители обратного хода, сальниковые уплотнения а также нагреватели и охладители.

• Конвейеры от 37 кВт до 1000 кВт
• 3-х ступенчатый редуктор / i =16 до i =71
• Крутящий момент от 13 kNm до 242 kNm

Нории

Индустриальные редукторы NORD являются лучшим выбором приводов для реализации ковшовых норий или цепных конвейеров, для любой высоты и производительности. Мотор-редукторы, в комбинации с преобразователями частоты, применимы для небольших элеваторов, а 3-х ступенчатые цилиндро-конические редукторы для элеваторов большой производительности. В зависимости от массы  перемещаемого груза, с целью облегчения пуска, возможна установка гидромуфты. Интегрированный ограничитель обратного хода обеспечит исключение самохода нории при снятии питания. Традиционно, такие приводы комплектуются датчиком скорости и упругой муфтой.

• Нории от 15 кВт до 250 кВт
• Крутящий момент от 10 kNm до130 kNm
• 3-х ступенчатый редуктор / i = 25 до i = 56
• Одно иди двух редукторный привод
• Установка ограничителя обратного хода
• Упругая муфта
• Датчик контроля скорости

• Симметричная конструкция
• Фланец B14 на выходной стороне
• 6 возможных монтажных положений
• Возможность зеркальной установки
• Идентичный размер корпуса и крепёжных отверстий для всех передаточных чисел (2 и 3 ступенчатых)

Некоторые области применения индустриальных редукторов NORD
• ПТО (ленточные, пластинчатые, цепные, шнековые конвейеры и нории)
• Перегружатели и отвалообразователи
• Горная отрасль
• Целлюлозно-бумажная промышленность
• Деревообработка
• Смесители
• Металлургия
• Сахарная отрасль
• Очистные сооружения
• Насосы
• Химическая отрасль
• Краны и подъёмники

Измерители и датчики доступны в качестве опций:
• Смотровое стекло
• Глазок уровня масла
• Щуп измерения уровня масла
• PT 100 (температурный датчик)
• Температурный датчик, PTC резистор
• Температурный монитор, Биметаллический переключатель
• Счётчик наработки (масло)
• Наличие воды (масло)
• Электрический индикатор
загрязнения масляного фильтра
• Оптический индикатор загрязнения масляного фильтра
• Датчик вибрации
• Датчик состояния подшипников
• Датчик давления (циркуляция масла)
• Инкрементальный энкодер
• Специальные требования - по запросу

Системы сальниковых уплотнений доступны как опции:
• Одинарный NBR/FKM сальник
• Двойной NBR/FKM сальник
• пылезащищенные сальники
• Таконитовые сальники (лабиринтные, с заменой консистентной смазки)
• Сальники типа «Gammа ring», пылезащищенные
• NORD пылезащищенные сальники

Преимущества индустриальных редукторов NORD

• Высокая точность изготовления благодаря FEM* (МКЭ) оптимизации, отсутствие искажений и несоосностей
• Усиленная конструкция корпуса
• Сниженная масса, по сравнению с редукторами с делимыми корпусами, что приводит к снижению массы станины.
• Повышенный срок службы подшипников, по сравнению с редукторами с делимыми корпусами
• Упрощённая замена смазки лабиринтных сальников (Taconite)
• Снижение шума конической пары (HPG/Wiener)
• Простота установки осевого вентилятора
• Повышение надёжности за счёт использования синтетической смазки; увеличение срока до обслуживания благодаря высокому сроку службы масла
• Модульная структура
• Опциональный фланцевый монтаж насоса (принудительная смазка подшипников) при продольном наклоне > 5° /поперечном наклоне > 3°
• Симметричность конструкции - двухредукторные привода конвейеров, приводы могут быть заменены без конструктивных изменений.
• 2-х и 3-х ступенчатые редукторы имеют те же габаритные размеры, отличие только в диапазоне передаточных чисел без замены корпуса, межосевое расстояние постоянно.
• Возможность добавление второго охладителя
• Установка ограничителя обратного хода с ограничением крутящего момента для двухредукторных приводов (опция)
• Полная подготовка корпуса для установки любого доступного опционального оборудования (например - нагревательный элемент)
• Все компоненты есть в наличии на складе, для обеспечения быстрой поставки

Хар-ки редуктора

Крутящий момент 0 Нм
Кол-во ступеней 0
Типоразмер 0
