Преобразователь частоты VFC3610-11K0-3P4-MNA-7P-NNNNN-NNNN Bosch Rexroth

Модель a025617

Производитель Bosch Rexroth

Наличие Уточняйте

Возникли вопросы по товару?

Здравствуйте! Если у вас возникли вопросы по текущему товару, напишите пожалуйста запрос на электропочту или позвоните нам. *Цены по телефону не предоставляются
  • Описание

  • Характеристики

Преобразователь частоты VFC3610-11K0-3P4-MNA-7P-NNNNN-NNNN Bosch Rexroth - купить в компании АРВЕ. Чтобы узнать наличие, сроки поставки, условия доставки, скачать прайс-лист, каталог или инструкцию, получить консультацию по всем возникающим вопросам, обращайтесь к нашим менеджерам удобным вам способом.

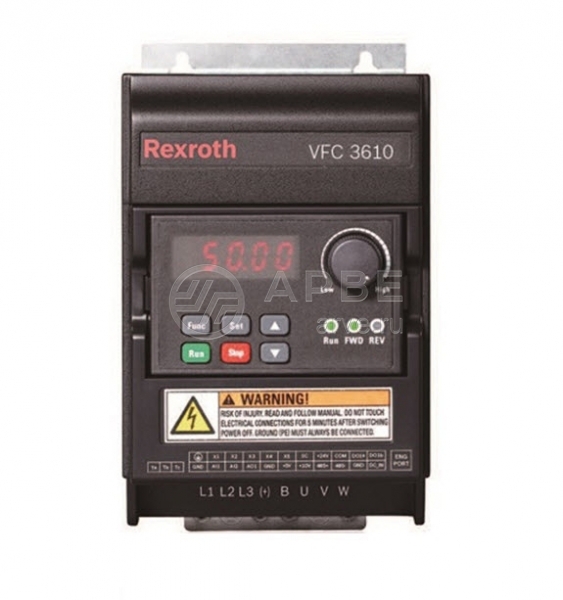

Частотный преобразователь VFC 3610 - простейший в серии общепромышленных частотников Bosch Rexroth. Обеспечивает надежное регулирование скорости асинхронных электродвигателей в режиме V/f.  Имеет сверхкомпактные размеры и готовый набор параметров для быстрого запуска
1~ 220 В - от 0,4 до 2,2 кВт
3~ 400 В - от 0,4 до 22 кВт

Технические характеристики Бош Рексрот VFC 3610

  • мощность электродвигателей 0,37 – 22 кВт
  • входное напряжение 1-фазное 200…240 V (-10%/+10%) или 3-х фазное 380…480 V (-15%/+10%)
  • выходное напряжение 3-х фазное
  • встроенный PLC (ПЛК)
  • встроенный ПИД- регулятор
  • скалярное управление U/F, с компенсацией скольжения - глубина регулирования 1:50
  • выходная частота 0-400 Гц
  • диапазон несущей частоты ШИМ - 1-15 кГц
  • КПД >95%

Перегрузочная способность Bosch Rexroth VFC 3610

  • В интенсивном режиме - 150% от номинального тока в течение 60 сек.
  • В нормальном режиме - 120% от номинального тока в течение 60 сек.

Режимы управления Бош Рексрот VFC 3610

  • Скалярный: Кривая U/f, Линейный режим, режим квадратичной зависимости, пользовательский режим многоточечной кривой
  • Пусковой момент 150 % от номинального крутящего момента при 3 Гц, 100 % от номинального крутящего момента при 1,5 Гц
  • Рампы ускорения/замедления: Линейный, S-образная кривая, 8 установок времени ускорения/торможения: 0,1...6000,0 с
  • Торможение постоянным током: Начальная частота торможения: 0...50 Гц, Время торможения: 0...20 с, Ток остановки: 0.0...150.0 %
  • Функция толчкового режима: Диапазон частоты толчкового режима: от 0 Гц до 400 Гц, Время ускорения / торможения в толчковом режиме: 0,1…6000,0 с
  • Многоскоростное регулирование: 16 этапов через управление по цифровым входам
  • Автоматическая подстройка несущей частоты
  • Первый и второй источник настройки частоты
  • Компенсация скольжения

ПИД регулирование

  • Управление в режиме простого ПЛК: 16 этапов с управлением по типу пауза/останов
  • ПИД- регулирование с функцией режима ожидания/активации

Входы/выходы

  • 5 цифровых входов поддерживают подключение PNP и NPN, X5 поддерживает импульсный вход 50 кГц
  • 2 аналоговых входа: 0/2…10 В или 0/4…20 мА
  • 1 цифровой выход с открытым коллектором, поддерживает импульсный выход на 32 кГц и подключение проводки для понижения и повышения напряжения
  • 1 релейный выход
  • Аналоговый выход, 0/2...10 В или 0/4...20 мА, для вывода рабочей частоты, выходной частоты, выходного тока, выходной мощности, выходного напряжения, аналогового входного напряжения и аналогового входного тока

Основные функции Bosch Rexroth VFC 3610

  • функция повышения крутящего момента
  • каскадное управление насосами
  • защита насоса от сухого хода
  • автоматическая стабилизация напряжения
  • повторный запуск после падения напряжения
  • 2/3-проводное управление
  • параметры быстрого запуска
  • репликация параметров
  • ограничение выходного тока
  • восстановление после сбоя питания
  • встроенный тормозной прерыватель (до 18,5 кВт)
  • тепловая защита двигателя без датчика температуры
  • тепловая защита двигателя с помощью датчика температуры
  • демпфирование колебаний малой нагрузки
  • стабилизация напряжения при повышенной нагрузке

Функции коммуникации ЧП Bosch Rexroth VFC 3610

  • встроенный протокол Modbus, опционально: PROFIBUS DP, CANopen
  • интерфейс связи RS485
  • подключение к ПК стандартным кабелем mini-USB, возможность удаленной настройки, пуска и управления с помощью бесплатного программного обеспечения.

Климатическое исполнение

  • Номинальная температура окружающей среды -10...40°С
  • Степень защиты IP 20
  • Тип охлаждения - Естественное охлаждение (≤ 0,75 кВт), Принудительное воздушное охлаждение (≥ 1,5 кВт)

Опции

  • тормозные резисторы
  • модуль расширения входов/выходов
  • фильтры ЕМС
  • дроссели
  • тормозные прерыватели (свыше 22 кВт, до 22 кВт включительно - встроенный)
  • модули связи PROFIBUS, CanOpen

Отрасли применения

  • HVAC
  • Текстильное прлизводство и окраска тканей
  • Деревообрабатывающая промышленность
  • Металообработка
  • Пищевая и упаковочная промышленность
  • Обработка резины и пластика

Хар-ки преобр частоты
