Погружные нагреватели ROTKAPPE

Погружные нагреватели ROTKAPPE разработаны и предназначены для прямого нагрева практически всех технологических жидкостей в различных областях применения. Широкий выбор материалов для изготовления погружных труб, гарантирует высокую степень их устойчивости к химическому воздействию и обеспечивает длительный срок эксплуатации нагревателей.

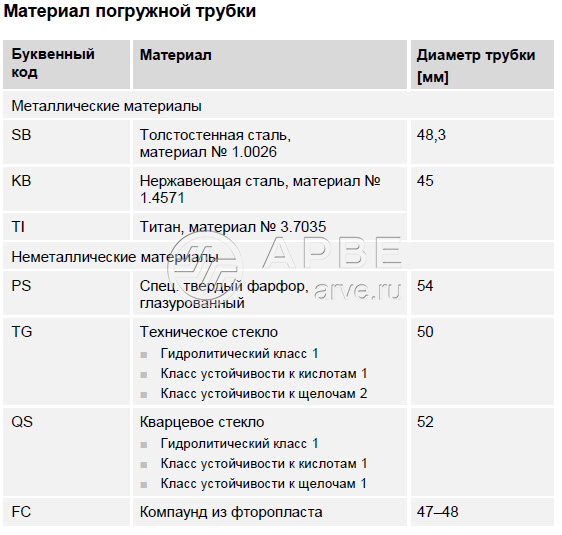

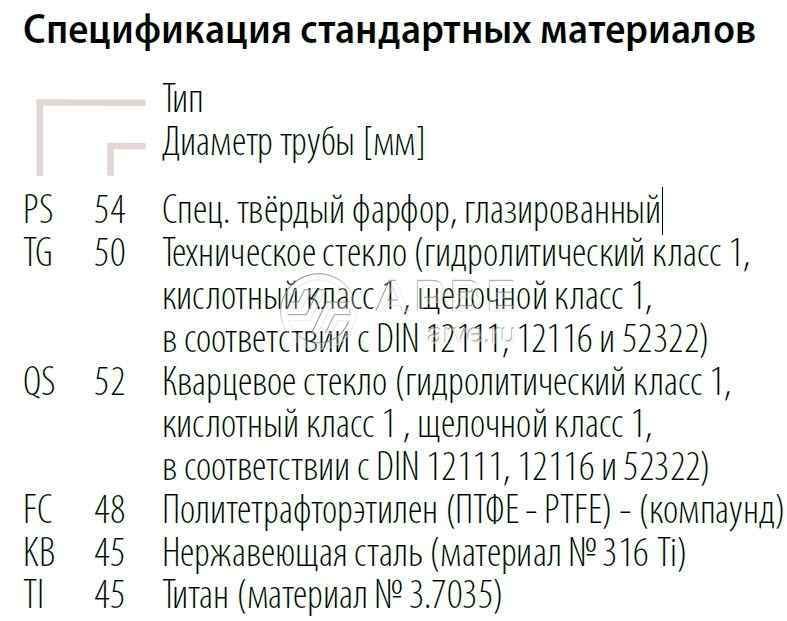

Спецификация стандартных материалов (Тип / Диаметр трубы [мм])

• PS Спец. твёрдый фарфор, глазированный
• TG Техническое стекло (гидролитический класс 1, кислотный класс 1 , щелочной класс 1, в соответствии с DIN 12111, 12116 и 52322)
• QS Кварцевое стекло (гидролитический класс 1, кислотный класс 1 , щелочной класс 1, в соответствии с DIN 12111, 12116 и 52322)
• FC Политетрафторэтилен (ПТФЕ - PTFE) - (компаунд)
• KB Нержавеющая сталь (материал № 316 Ti)
• TI Титан (материал № 3.7035)

Погружные нагреватели ROTKAPPE имеют модульную конструкцию и состоят из трубы, долговечного нагревательного элемента патронного типа, клеммового корпуса и соединительного провода.

Исходя из производ-ственных требований пользователя, возможно реализовать разнообразные варианты монтажа нагревателей, устанавливая их в различных положениях. Использование высококачественных материалов при изготовлении нагревателей гарантирует продолжительный срок службы и бесперебойную работу оборудования с максимальной степенью надежности.

Погружные нагреватели ROTKAPPE имеют модульную конструкцию и состоят из трубы, долговечного нагревательного элемента патронного типа, клеммового корпуса и соединительного провода.

Погружная труба нагревателя

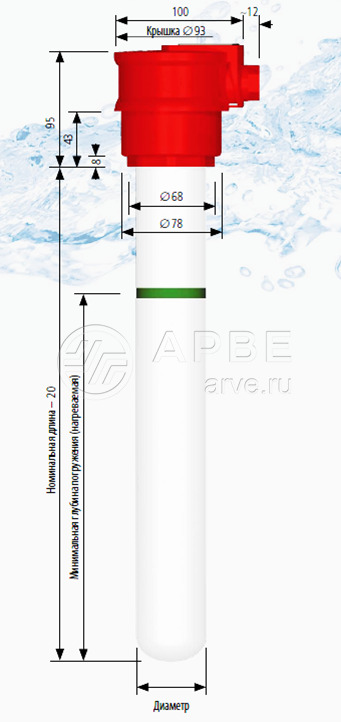

Для любой области применения завод может предложить оптимальный материал изготовления погружной трубы. Нагреваемая часть (минимальная глубина погружения) обозначена кольцеобразной маркировкой и составляет примерно 2/3 номинальной длины погружной трубы. Выше данной маркировки труба не нагревается. Нагреваемая часть, даже в случае резкого изменения уровня жидкости, всегда должна быть погружена в жидкость!

Долговечные нагревательные элементы патронного типа

Долговечные нагревательные элементы патронного типа, выполнены из рифленных керамических корпусов с высокими изоляционными электрическими показателями и отличной устойчивостью к механическому воздействию. Для достижения оптимальной теплопередачи от погружной трубы к жидкости в керамические корпуса установлен спиральный нагреватель сопротивления, выполненный из высококачественой хромникелевой проволоки, которая имеет отличную устойчивость к высокой температуре при постоянном нагреве до высокой температуры.

Нагревательные элементы патронного типа погружных нагревателей доступны номинальным напряжением максимум до 500 В. Возможно 1-, 2- и 3- фазное подключение.

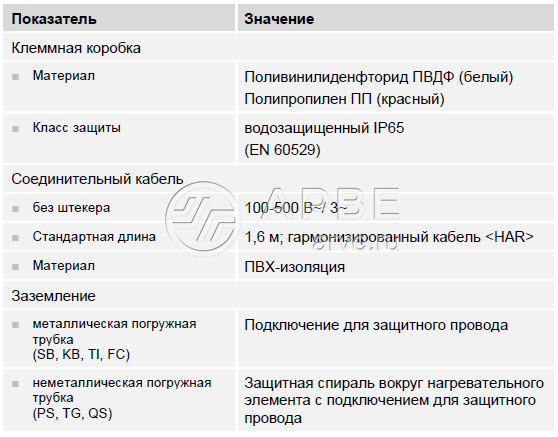

Клеммовый корпус серии BC

Клеммовый корпус серии BC для погружных нагревателей изготовлен из PP (ПП – полипропилена), устойчивого к воздействию высоких температур. Благодаря высокой степени механической и термической устойчивости, а также устойчивости к химическому воздействию обеспечивается использование в большинстве технологических жидкостей. При экстремально высокой температуре (>80°C) или в случае воздействия сильных окислителей (например, электролиты хромирования или HNO3) рекомендуется использовать клеммовый корпус BC/L, изготовленный из PVDF (ПВДФ - Поливинилиденфторид). В соответствии с нормами EN 60528 корпус имеет степень защиты IP 65 (Защита от водяных струй в любом направлении). Обеспечен легкий доступ к клеммам для подключения проводов (на уже смонтированном нагревателе), необходимо только открутить крышку с помощью монтажного ключа SB.

BC - клеммовый корпус из PP (ПП – полипропилена)
BC/L - клеммовый корпус из PVDF (ПВДФ- Поливинилиденфторид) При экстремально высокой t >80°C или в случае воздействия сильных окислителей

Соединительный провод

Соединительный провод в изоляции из PVC (ПВХ), стандартная длина составляет 1,6 м. По требованию можно заказать провода любой другой длины.

Электрическая безопасность

Согласно нормам EN 60519 / 1-2 погружные нагреватели соответствуют классу безопасности 1. Все металлические части, которые не защищены от контакта с человеком, заземлены для безопасности. Для заземления электрически непроводящих ток погружных труб, изготовленных из фарфора и стекла, на нагревательный элемент устанавливается так называемая “защитная спираль”.

При использовании автоматического выключателя с защитой при утечке тока на землю - УЗО (ELCB),обеспечивается наивысшая степень электрической безопасности. Погружные нагреватели ROTKAPPE типа B-… отмечены знаком VDE (союз немецких электротехников).

Вспомогательное оборудование

• Монтажная манжета EM
• Фиксирующая манжета HM
• Держатель HB
• Защитная труба SRF
• Монтажный ключ SB
• Держатель THB
• Держатель SHB

От материалов, используемых для изготовления погружных труб, требуется максимальная химическая устойчивость к воздействию химикатов в обрабатываемых жидкостях. При выборе материала трубы так же должны быть учтены физические процессы (возможное образование отложений) и пределы по термической стойкости (удельная тепловая нагрузка поверхности).
