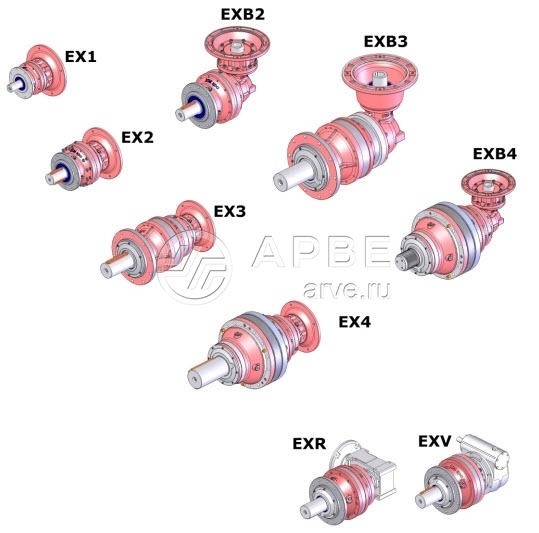

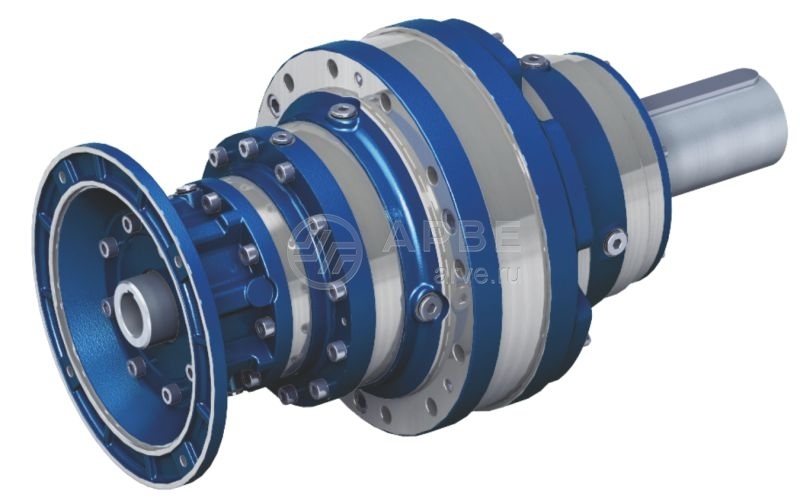

Планетарные редукторы серии EX STM

Планетарные редукторы серии EX STM фото 17520

Модель a024214

Производитель STM

Наличие Уточняйте

Цена по запросу

Возникли вопросы по товару?

Просьба прислать запрос с техническими деталями и реквизитами вашей производственной компании на электропочту
info@arve.ru

Условия сотрудничества: конечный производитель-резидент России, письменный немассовый запрос с шильдом или иной тех.информацией с указанием применения, предоставление ИНН. Адресатам бесплатных почтовых сервисов yandex/mail/rambler и тп необходима верификация электропочты в качестве корпоративной.

  • Описание

  • Характеристики

Редукторы серии EX компактные и достаточно мощные. Планетарные передачи делают данные редукторы идеальным решением для тяжёлых условий работы с тяжелыми нагрузками и возможными заеданиями.

Характеристики

  • передаточное число 3,5...2800
  • передаваемый крут.момент 310 000 Нм
  • допустимая механическая мощность 2300 кВт
  • доп.частота вращения входного вала 3000 об/мин
  • материал корпуса - чугун со сферическим графитом, сталь
  • доп. минимальная температру эксплуатации до -50С
  • наличие систем принудительной смазки узлов

Редукторы соответствуют стандартам ATEX

  • группа II
  • зона - газ 2G - пыль 2D
  • темпер.класс до 450 С

Достпуные опции

  • двойные уплотнения
  • материал уплотнений - силикон, витон
  • станция охлаждения - вода-масло, воздух-масло
  • радиаторы охлаждения,  маслорасширительные бачки
  • предпусковой нагреватель масла
  • шестерня на выходной валу
  • вращающийся фланец на выходном валу
  • шлицевой выходной вал
  • полый шлицевой выходной вал
  • полый входной вал
  • стяжная муфта
  • адаптеры под все современные модели гидромоторов

Конфигурация редуктора очень гибкая благодаря возможности разнообразных монтажных позиций, различным расположениям зубчатых колёс, выходных валов и разным видам соединения с электродвигателем.

Типоразмер

Крутящий момент (Nm)

Мощность (Kw)

Передаточное отношение

10

Min 432
Max 1049

Min 18,6
Max 0,1

Min 3,48
Max 2687

20

Min 735
Max 1999

Min 0,2
Max 31,6

Min 3,48
Max 2687

25

Min 1020
Max 2240

Min 0,22
Max 35,8

Min 4,26
Max 2687

30

Min 1252
Max 2700

Min 0,22
Max 52

Min 3,6
Max 2800

40

Min 1410
Max 5300

Min 0,42
Max 17,2

Min 12,53
Max 2800

50

Min 2198
Max 5300

Min 0,42
Max 91,3

Min 3,6
Max 2800

70

Min 2931
Max 6200

Min 0,7
Max 121,8

Min 3,6
Max 1178

80

Min 2652
Max 7200

Min 0,46
Max 113,3

Min 3,5
Max 2818

90

Min 4277
Max 9600

Min 0,63
Max 51,8

Min 12,6
Max 2818

100

Min 3635
Max 10700

Min 0,63
Max 155,4

Min 3,5
Max 2818

150

Min 6279
Max 18500

Min 1,44
Max 246,4

Min 4,09
Max 2422

180

Min 9439
Max 21700

Min 1,3
Max 95,6

Min 15,84
Max 2041

200

Min 8487
Max 21700

Min 4,0
Max 282,5

Min 4,4
Max 859,45

250

Min 9263
Max 31800

Min 1,8
Max 376,7

Min 3,6
Max 2450

280

Min 13488
Max 33000

Min 1,8
Max 154,8

Min 12,7
Max 2500

300

Min 12350
Max 38000

Min 2,9
Max 512,7

Min 3,52
Max 1842

350

Min 14059
Max 40000

Min 2,19
Max 520,1

Min 4,04
Max 2882,9

420

Min 17214
Max 46000

Min 3,6
Max 615,8

Min 4,18
Max 2019

650

Min 24318
Max 68000

Min 4,8
Max 869,89

Min 4,18
Max 2039

850

Min 33289
Max 85000

Min 8,6
Max 1190,77

Min 4,18
Max 1536

1200

Min 65328
Max 131500

Min 6,6
Max 2336,9

Min 4,18
Max 2402,4
