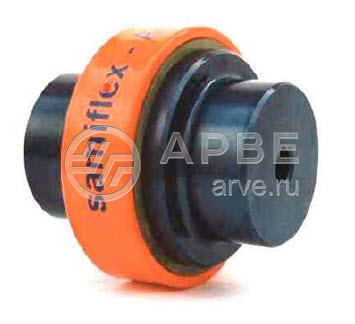

Муфты SAMIFLEX/Autogard

Муфты SAMIFLEX/Autogard/ Bomab - купить в компании АРВЕ. Чтобы узнать наличие, сроки поставки, условия доставки, скачать прайс-лист, каталог или инструкцию, получить консультацию по всем возникающим вопросам, обращайтесь к нашим менеджерам удобным вам способом. Bomab (Швеция, 1975 г/о) - производитель инструментов и муфт.

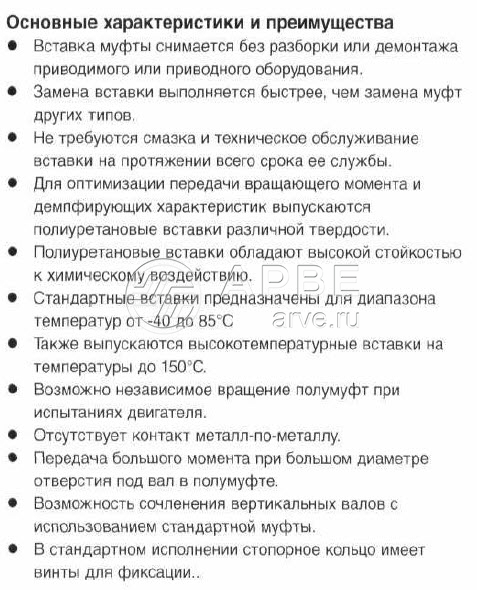

Основные характеристики и преимущества
•    Вставка муфты снимается без разборки или демонтажа приводимого или приводного оборудования,
•    Замена вставки выполняется быстрее, чем замена муфт других типов.
•    Не требуются смазка и техническое обслуживание вставки на протяжении всего срока ее службы.

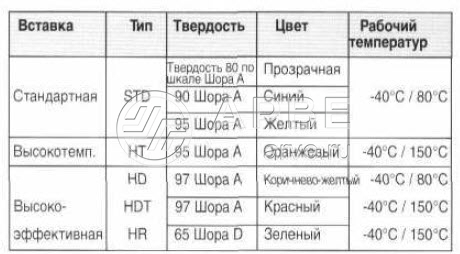

•    Для оптимизации передачи вращающего момента и демпфирующих характеристик выпускаются полиуретановые вставки различной твердости.
•    Полиуретановые вставки обладают высокой стойкостью к химическому воздействию.
•    Стандартные вставки предназначены для диапазона температур от -40 до 85°С
•    Также выпускаются высокотемпературные вставки на температуры до 150 С.
•    Возможно независимое вращение полумуфт при испытаниях двигателя.
•    Отсутствует контакт металл-по-металлу.
•    Передача большого момента при большом диаметре отверстия под вал в полумуфте.
•    Возможность сочленения вертикальных валов с использованием стандартной муфты.
•    В стандартном исполнении стопорное кольцо имеет винты для фиксации

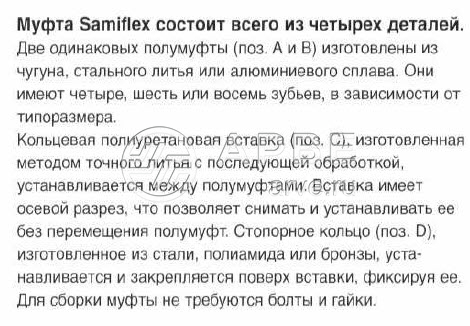

Муфта Samiflex состоит всего из четырех деталей. Две одинаковых полумуфты изготовлены из чугуна, стального литья или алюминиевого сплава. Они имеют 4, 6 или 8 зубьев, в зависимости от типоразмера. Кольцевал полиуретановая вставка, изготовленная методом точного литья с последующей обработкой, устанавливается между полумуфтами. Вставка имеет осевой разрез, что позволяет снимать и устанавливать ее без перемещения полумуфт. Стопорное кольцо, изготовленное из стали, полиамида или бронзы, устанавливается и закрепляется поверх вставки фиксируя ее. Для сборки муфты не требуются болты и гайки.

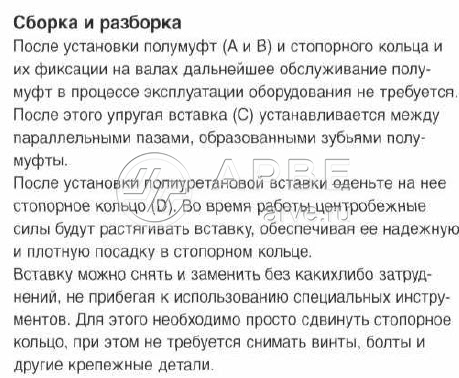

Сборка и разборка. После установки полумуфт и стопорного кольца и их фиксации на валах дальнейшее обслуживание полумуфт в процессе эксплуатации оборудования не требуется. После этого упругая вставка устанавливается между параллельными пазами, образованными зубьями полу муфты. После установки полиуретановой вставки оденьте на нее стопорное кольцо. Во время работы центробежные силы будут растягивать вставку, обеспечивая ее надежную и плотную посадку в стопорном кольце. Вставку можно снять и заменить без какихлибо затруднений, не прибегая к использованию специальных инструментов. Для этого необходимо просто сдвинуть стопорное кольцо, при этом не требуется снимать винты, болты и другие крепежные детали.

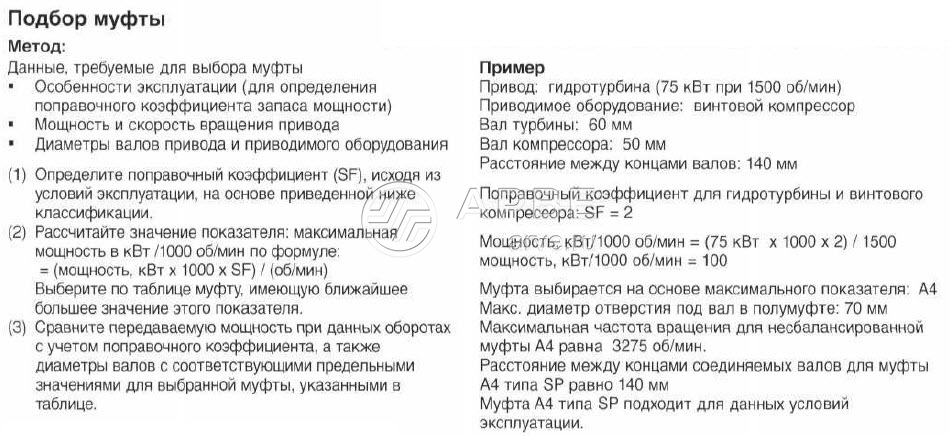

Подбор муфты

Данные, требуемые для выбора муфты
■    Особенности эксплуатации (для определения поправочного коэффициента запаса мощности)
■    Мощность и скорость вращения привода
■    Диаметры валов привода и приводимого оборудования
(1)    Определите поправочный коэффициент (SF). исходя из условий эксплуатации, на основе приведенной ниже классификации.
(2)    Рассчитайте значение показателя: максимальная мощность в кВт /1000 об/мин по формуле:
= (мощность, кВт х 1000 х SF) / (об/мин)
Выберите по таблице муфту, имеющую ближайшее большее значение этого показателя.
(3)    Сравните передаваемую мощность при данных оборотах с учетом поправочного коэффициента, а также диаметры валов с соответствующими предельными значениями для выбранной муфты
