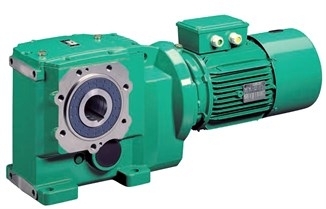

Мотор-редукторы Orthobloc Leroy Somer

Модель a024496

Производитель Leroy-Somer

Наличие Уточняйте

Возникли вопросы по товару?

Просьба прислать запрос с техническими деталями и реквизитами вашей производственной компании на электропочту
  • Описание

  • Характеристики

Конические мотор-редукторы серии Orthobloc – комплектное высокоэффективное изделие, которое является результатом деятельности двух подразделений компании «электродвигатели» и «редукторы». В большинстве случаев мотор-редукторы серии Orthobloc производятся для OEM-партеров компании, производящих технологическое оборудование, и используются в составе частотно-регулируемого электропривода.

Использование в составе изделия асинхронных электродвигателей LSMV (аналог российских АДЧР) позволяют обеспечить плавность и надежность регулирования частоты до нескольких сот Гц, уже стандартная конструкция мотор-редуктора позволят увеличивать выходную скорость мотор-редуктора до 100%.

Корпус редуктора выполнен в монолитном чугунном корпусе, в котором для обеспечения высокой жесткости и лучшего погашения шумов, вибраций предусмотрены технологические ребра.

  • Шестерни и валы изготавливают только из износостойкого сплава с добавлением Ni-Cr-Mo;
  • Высокая чистота обработки рабочих поверхностей;
  • Применяют только синтетические смазочные материалы;
  • Коррозионностойкие покрытия и уплотнения должны обеспечивать работу изделия в агрессивных средах.

Технические характеристики Orthobloc
Габаритные размеры: 22, 23, 24, 25, 26, 27, 28, 31, 32, 33, 34, 35, 36, 37, 38, 39;
Номинальный выходной момент: от 20 Нм до 23 000 Нм;
Номинальная мощность: от 0.18 до 90 кВт;
Передаточные числа: от 5 до 4000;
Количество передач: 3;
Чрезвычайно высокий К.П.Д.: 95 %;
Низкие уровни шума и вибрации;
Реверсивные.

Конструктивное исполнение редукторов Orthobloc

  • MI - интегрированное исполнение редуктора и электродвигателя, крепление через фланец IMB14;
  • MU - FF - универсальное исполнение, монтаж электродвигателя на фланец согласно стандарта IEC;
  • AP - редуктор со стандартным входным валом, крепление через муфту;
  • Монтажное исполнение редуктора: BS, BD ..., BR – фланец / S, SBT – лапы, удовлетворяют про-мышленные стандарты.

Параметры электродвигателей LS, LSES, LSMV, LS VARMECA
Напряжение 3~ 230/400В Y, 3~ 400В Δ; Энергоэффективность IE2/IE3; Степень защиты IP55;
Опции: температурная защита обмоток, независимая вентиляция, датчики обратной связи.

Типы электромагнитных тормозов для редукторов Orthobloc
FCR: безотказный тормоз для моторов, IP 55 защита, от 0,25 до 15 кВт (LS), от 0,75 до 11 кВт (LSES)
FCPL: безотказный тормоз для моторов, IP 44 защита, от 11 до 90 кВт (L.S., LSES)

Мотор-редуктор Orthobloc поставляется с необходимым количеством масла в соответствии с монтажным исполнением. Редуктор оборудован отверстиями слива, контроля уровня и дыхательным клапаном.

Хар-ки мотор-редуктора

Серия S
Тип мотор-редуктора Насадный мотор-редуктор

Хар-ки редуктора

Крутящий момент 0 Нм
Кол-во ступеней 0
Типоразмер 0
