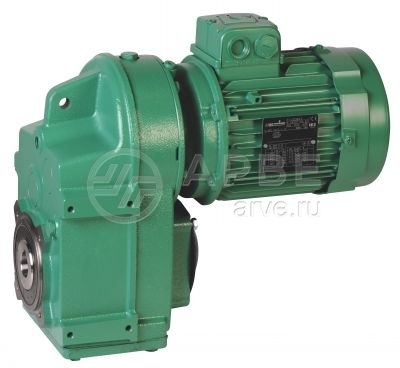

Мотор-редукторы серии Manubloc Leroy Somer

Модель a024495

Производитель Leroy-Somer

Наличие Уточняйте

Возникли вопросы по товару?

Просьба прислать запрос с техническими деталями и реквизитами вашей производственной компании на электропочту
  • Описание

  • Характеристики

Цилиндрические мотор-редукторы Leroy-Somer серии Manubloc с разнесенными в пространстве приводными осями предназначены для прямого приведения в движение рабочего вала технологического оборудования. При монтаже редукторы данной серии непосредственно устанавливаются на приводной вал оборудования и фиксируются при помощи реактивных тяг /виброопор.

Электродвигатель у редукторов Manubloc фиксируется непосредственно за корпус редуктора, поэтому в большинстве случае данные мотор-редукторы применяются в составе конвейеров и как электромеханические приводы вспомогательного оборудования с электродвигателями небольших мощностей.

Конструктивные особенности редукторов Лерой Сомер

  • Шестерни и валы выполнены из износостойкого сплава с добавлением Ni-Cr-Mo;
  • Рабочие поверхности зубьев шестерен дополнительно цементированы и имеют высокую чистоту обработки поверхности;
  • Уплотнительные кольца и прокладки выполнены из нитрила.
  • Синтетические смазочные материалы обеспечивают эффективную смазку движущихся частей редукторов в широком диапазоне температур;
  • Коррозионностойкое полиуретановое и эпоксидное покрытие полностью защищает изделие от агрессивных сред;
  • Подшипники большего типоразмера позволяют работать оборудованию под воздействием радиальных нагрузок.


Технические характеристики Manubloc
Габаритные размеры: 21, 22, 23, 24, 25; 26, 31 32, 33, 34, 35, 36, 37, 38;
Номинальный момент: от 100 до 14 500 Нм;
Номинальная мощность: от 0,25 до 110 кВт;
Коэффициент редукции: от 4,5 до 225;
Количество ступеней: 2 и 3;
Тип выходного вала: полый / цилиндрический;
Высокий КПД: 95 % - 97 %;
Низкие уровни шума и вибрации;
Реверсивное движение.

Конструктивное исполнение редукторов Manubloc
MI - интегрированное исполнение редуктора и электродвигателя, крепление через фланец IMB14;
MU - универсальное исполнение, монтаж электродвигателя на фланец согласно стандарта IEC;
AP - редуктор со стандартным входным валом, крепление через муфту;
Монтажное исполнение редуктора: BT, BS, BD – фланец / R, NU - лапы.

Параметры электродвигателей LS, LSES, LSMV, Varmeca
Напряжение 3~ 230/400В Y, 3~ 400В Δ; Энергоэффективность IE2/IE3; Степень защиты IP55;
Опции: температурная защита обмоток, независимая вентиляция, датчики обратной связи.

Типы электромагнитных тормозов для редукторов Manubloc
FCR - безотказный тормоз для моторов, IP 55 защита, от 0,25 до 15 кВт (LS), от 0,75 до 11 кВт (LSES);
FCPL-безотказный тормоз для моторов, IP 44 защита, от 11 до 90 кВт (L.S., LSES).

Мотор-редуктор поставляется с необходимым количеством масла в соответствии с монтажным ис-полнением. Редуктор оборудован отверстиями слива, контроля уровня и дыхательным клапаном.

Хар-ки мотор-редуктора

Серия S
Тип мотор-редуктора Насадный мотор-редуктор
Крутящий момент, Нм 0
