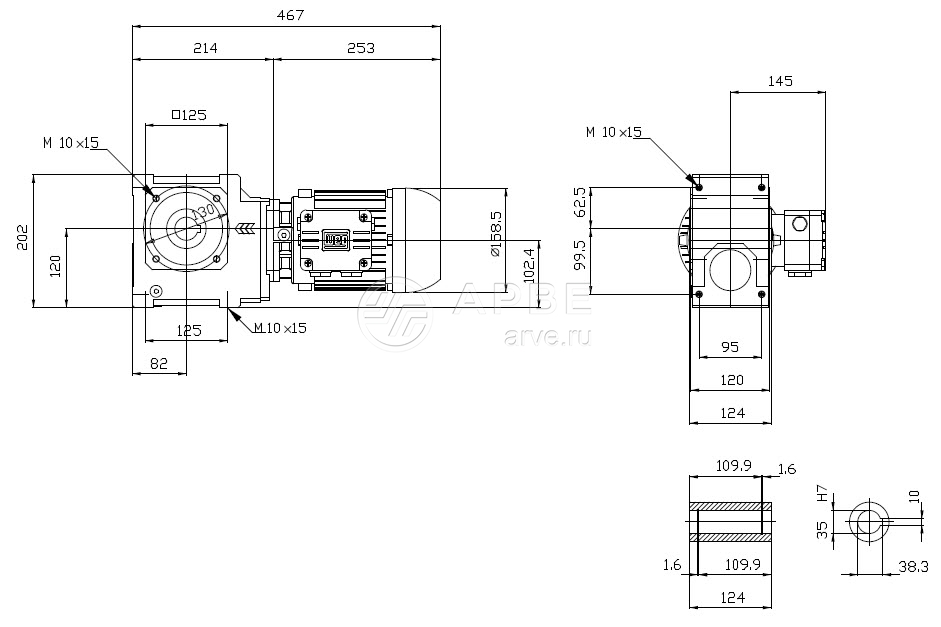

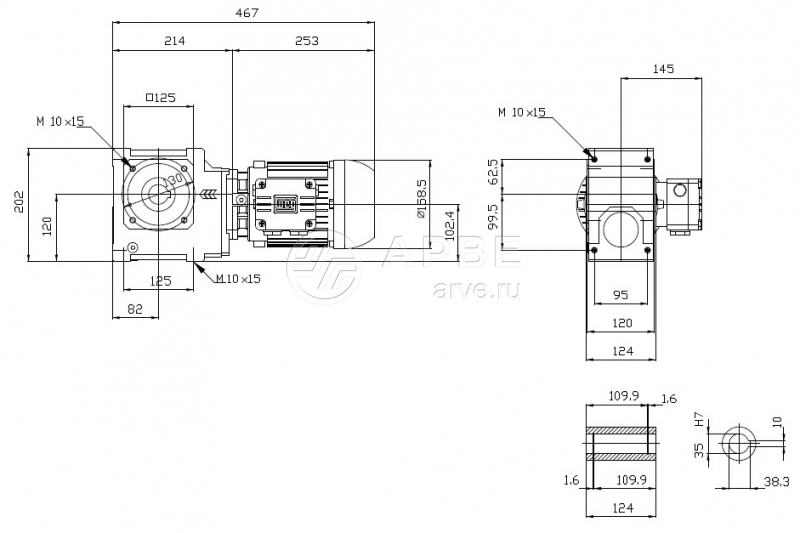

Мотор-редуктор SUA 506A 3A 80-04E-TH-TF Watt Drive

Модель a025465

Производитель Watt Drive

Наличие Уточняйте

Возникли вопросы по товару?

Просьба прислать запрос с техническими деталями и реквизитами вашей производственной компании на электропочту
  • Описание

  • Характеристики

Мотор-редуктор SUA 506A 3A 80-04E-TH-TF Watt Drive - купить в компании АРВЕ. Чтобы узнать наличие, сроки поставки, условия доставки, скачать прайс-лист, каталог или инструкцию, получить консультацию по всем возникающим вопросам, обращайтесь к нашим менеджерам удобным вам способом.

Конструкция редуктора: Цилиндро-червячный мотор-редуктор
Тип: SUA 506A 3A 80-04E-TH-TF

Данные электродвигателя:
Коэффициент полезного действия η IE1-68.0%
Серия: 3AWA
Мощность двигателя 0.55 кВт
Номинальное количество оборотов 1410 об/мин
Номинальный крутящий момент 3.7Нм
Напряжение 230/400 В
Частота    50Гц
Соединение  D/Y
Номинальный ток  2.5 / 1.4А
Отношение пускового тока к номинальному 4.7
cos φ 0.82
Защита IP 55
Монтажное положение клеммной коробки сторона 2 кабельный ввод I
Класс изоляции F
Момент инерции1.9x10-3кгм2

Вентилятор:  Самовентиляция
Контроль температуры:Биметаллический выключатель НЗ-контакт (TH) и PTC термистор (TF) для отключения
Шариковый подшипник:Стандартное

Данные редуктора:
Максимальная тепловая мощность при температуре +20 °C и режиме работы S1: 2.8кВт
Количество оборотов на выходе: 27 об/мин
Момент на выходе 167Нм
Эксплуатационный коэффициент2.30
Число ступеней: 2
Передаточное число:  52.50
Допустимый момент на входе при fB1: 8.5 Нм
Максимальная скорость на входном валу редуктора 5000 об/мин
Монтажное положение: H50
Полый вал: Ø 35 H7 мм
Шпоночный паз: DIN6885.1
Покраска: LC1 - установка в помещениях, нейтральная атмосфера NDFT 60 µm (C1 - DIN EN ISO 12944-5)
Цвет: RAL 9007 (Серый алюминий)
Общий вес: 34.5  кг

Тип:Прямое соединение с мотором
Входной вал: Ø 19 j6 x 18,5 mm
Фланец на входе:  кавадратный соотв. IEC Ø160 мм
Особое исполнение редуктора:
Масло:Синтетическое - CLP PG ISO VG 460

Хар-ки мотор-редуктора

Крутящий момент, Нм 0
