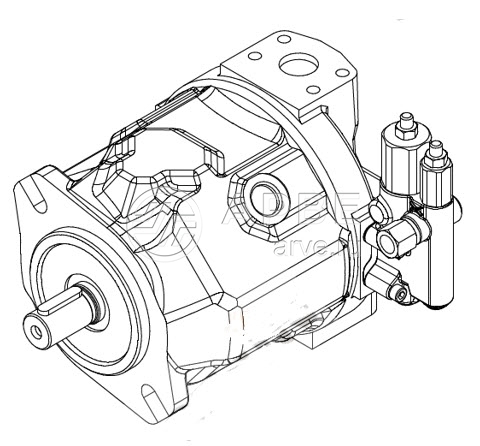

Гидромотор FD10 045 R01 001 - аналог Rexroth A10VSO 45 DR/31R-PPB12N00

Гидромотор FD10 045 R01 001 - аналог Rexroth A10VSO 45 DR/31R-PPB12N00

купить в компании АРВЕ. Чтобы узнать наличие, сроки поставки, условия доставки, скачать прайс-лист, каталог или инструкцию, получить консультацию по всем возникающим вопросам, обращайтесь к нашим менеджерам удобным вам способом.

Технические данные:
1. Максимальный рабочий объём Vmax, см3: 45;
2. Максимальная постоянная скорость вращения, об/мин: 1 500;
3. Максимальная (пиковая) скорость вращения, об/мин: 1 800;
4. Номинальное рабочее давление Рном, бар: 250;
5. Максимально допустимое (пиковое) давление Рmax, бар: 315;
6. Максимальный расход, л/мин: 68;
7. Крутящий момент при Р=100 бар, Н • м: 72;
8. Максимальный крутящий момент при Р=280 бар, Н • м: 200;
9. Постоянная потребляемая мощность, кВт: 32;
10. Максимальная потребляемая мощность, кВт: 55;
11. Масса гидронасоса (приблизительно), кг: 21.

Регулятор давления и подачи
Регулятор давления и подачи 002 (аналог функции DFR1 Bosch Rexroth) помимо резулирования давления при помощи регулируемого дросселя (например, распределителя) может изменять перепад давления перед и за дросселем, регулируя расход гидронасоса. Гидронасос будет подавать в систему то количество рабочей жидкости, которое необходимо потребителям.

Исполнение регулятора 002 не имеют функции разгрузки X в бак. Поэтому разгрузка контура LS должна осуществляться в системе. Кроме того, ввиду функции промывки регулятора расхода в регуляторе 002 должна быть обеспечена достаточная разгрузка линии X.

Диапазон регулирования давления от 20 до 250 бар.Стандартное значение 250 бар (если требуется другая настройка, необходимо указать это при заказе).

Гидравлическая схема работы регулятора 012 (аналог функции DFR по обозначениям Bosch Rexroth) (может быть получен из регулятора 002 путем снятия металлической заглушки с порта Х и обеспечения разгрузки Х в бак).

Гидравлическая схема работы регулятора 001 (аналог функции DR по обозначениям Bosch Rexroth) (может быть получен из регулятора 002 и 012 путем заворачивания регулировочного винта до упора в линии настройки подачи Т-Х).

Примечания:
1. Насос FD10 045 предназначен для работы в незамкнутой гидросистеме (открытом контуре);
2. Все каналы предназначены только для присоединения гидравлических трубопроводов;
3. Моменты затяжки:
(а) Необходимо учитывать параметры и рекомендации, указанные производителями фитингов, касающиеся максимально допустимых моментов затяжек!
(б) Для крепежных винтов по нормам DIN 13 мы рекомендуем проверять момент затяжки в каждом индивидуальном случае, согласно нормам VDI 2230 и по ОСТ 37.001.050-73.
4. Дополнительно гидронасос может оснащаться системой диагностики (датчик вибрации, комбинированный датчик давления и температуры и другими) (по запросу).
