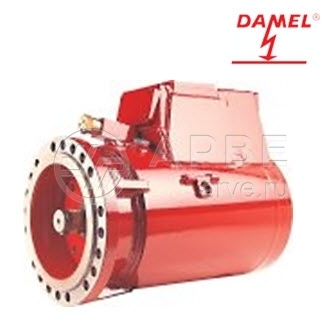

Электродвигатели 2SG4 225 Damel

Электродвигатели односкоростные типа 2SG4 225S-4 и SG4 225M-4 предназначены для привода горных машин и установок, особенно для привода транспортных конвейеров и погрузочной машины штрекопроходческих комбайнов.

Электродвигатели могут применяться в подземелях каменноугольных шахт и в поверхностных инсталяциях тех шахт, в которых вероятна взрывоопасность метана и/или угольной пыли. Возможна тоже эксплуатация электродвигателей в среде не требующей взрывобезопасного оснащения.

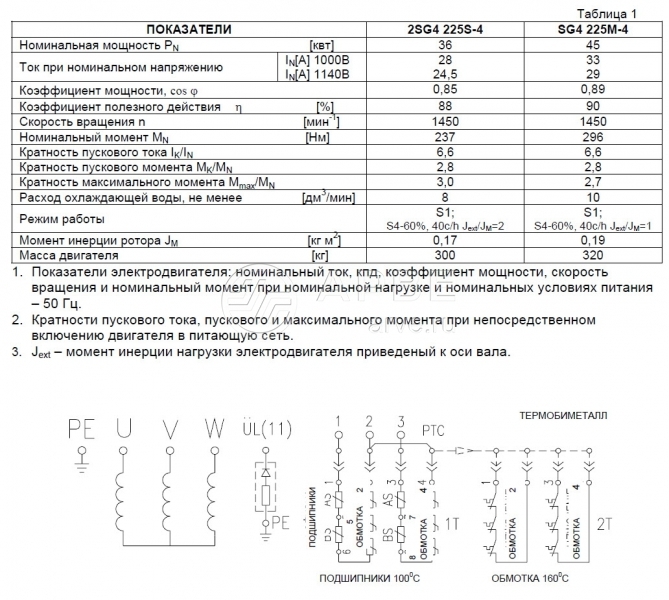

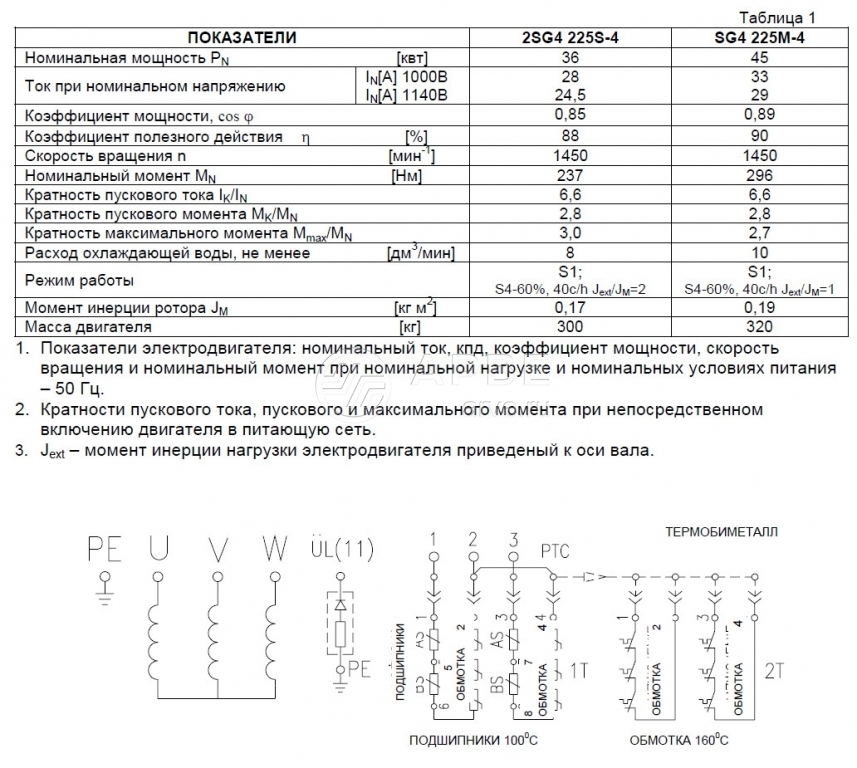

ХАРАКТЕРИСТИКА ЭЛЕКТРОДВИГАТЕЛЕЙ
• Электродвигатели индукционные 3-фазные с клеточным ротором,
• Строение взрывобезопасное с огнеплотным экраном электродвигателя „d” и зажимным
ящиком укрепленого строения „e” – обозн. I M2 EExdе I до 1100В или строение
взрывобезопасное с огнеплотным экраном электродвигателя и зажимного ящика „d” – обозн.
I M2 EExd I до 1140В, установка группы I категории M2 по директиве 94/9/EС.
• Уровень защиты IP 55 по PN-EN 60034-5:2002U,
• Двигатели охлаждаются водой протекающей по канавкам в корпусе,
• Вид исполнения: исполнение специальное фланцевое – IM 3001(B5),
• Стандартные исполнения по напряжению питания: 1000; 1140В – 50Гц.
Ппосле согласования возможное исполнение на другие напряжения и частоту 60Гц,
• Класс изоляции: класс H – стандартное исполнение, класс H + укрепленая витковая изоляция
– исполнение по заказу,
• Термическая защита электродвигателей: датчики позисторовые PTC в обмотке
и подшипниковых узлах – две идентичные цепи основная и резервная и датчики
биметаллические с размыкающимся контактом NC в обмотке – две цепи,
• Зажимной ящик одновходный оснащён кабельным входом с резиновым уплотнением
подобраным к наружному диаметру кабеля, типа 54235.2… или 54345.02… производства ф-
мы GOTHE,
• Электродвигатель оснащён концевым блоком цепи контроля непрерывности защитной жилы,
помещеный в зажимном ящике – стандартное исполнение: 8SX 9006-0AA00 (диод + резистор)
производства ф-мы BARTEC.
После согласования возможно монтирование блока СК другого типа (например: диод +
резистор, обратная поляризация, и др.) производство ДАМЕЛЬ (Каталожная Карта K4-15-121).
• Питание и пуск: электродвигатели предназначены к питанию от энергетической сети – пуск
непсредственным включением напряжения,
• Электродвигатели предназначены к работе в умеренном климате; после согласования
возможна подготовка к работе в тропикальном климате TA или TH.

СООТВЕТСТВИЕ С ТРЕБОВАНИЯМИ СТАНДАРТОВ
Электродвигатели выполняют требования по директиве 94/9/ЕС (ATEX), европейских
согласованных стандартов и отечественных стандартов:
- стандарты для электрических установок во взрывоопасных пространствах:
- EN 50014:1997+A1:1999+A2:1999 – польский эквивалент PN-EN 50014:2002U,
- EN 50018:2000+A1:2002 – польский эквивалент PN-EN 50018:2002U,
- EN 50019:2000 – польский эквивалент PN-EN 50019:2002U,
- стандарты для электрических машин с вращающимся ротором:
- EN 60034-1:1998+A1:1998+A2:1999+AC:2000 - польский эквивалент PN-EN 60034-1:2001
- отечественные стандарты для индукционных электродвигателей для горных машин:
- PN G-38010:1997(польский стандарт).

СЕРТИФИКАТЫ
Электродвигатели имеют сертификаты:
- сертификат ЕС (ATEX) выданый нотифицированой Испытательной Станцией FTZÚ,
действительный на територии Европейского Сообщества.
