Двигатель с тормозом IE3 3CWAF L100L-04F-TH-TF-BR40 WEG

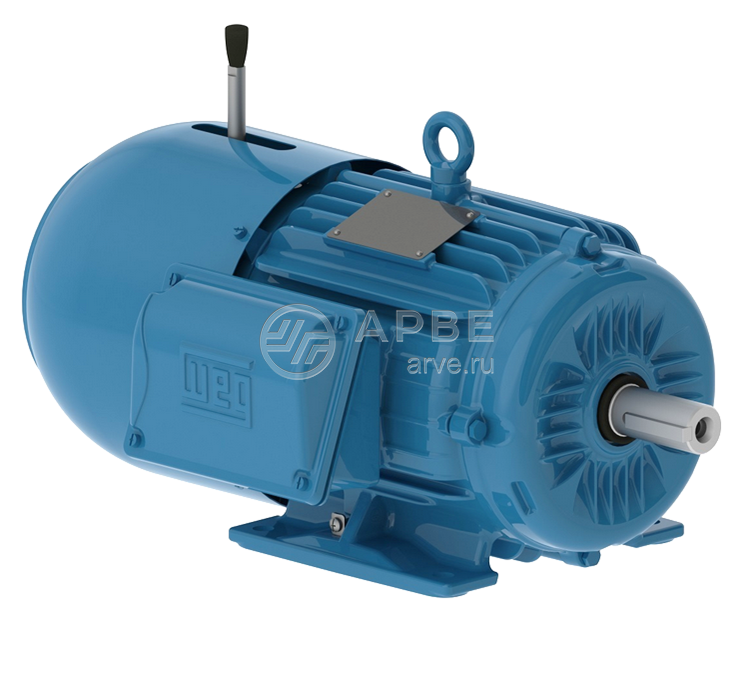

Асинхронный электродвигатель с электромагнитным тормозом IE3 3CWAF L100L-04F-TH-TF-BR40 WEG

купить в компании АРВЕ. Чтобы узнать наличие, сроки поставки, условия доставки, скачать прайс-лист, каталог или инструкцию, получить консультацию по всем возникающим вопросам, обращайтесь к нашим менеджерам удобным вам способом.

Оборудование : Электродвигатель
Обозначение модели : 3CWAF L100L-04F-TH-TF-BR40

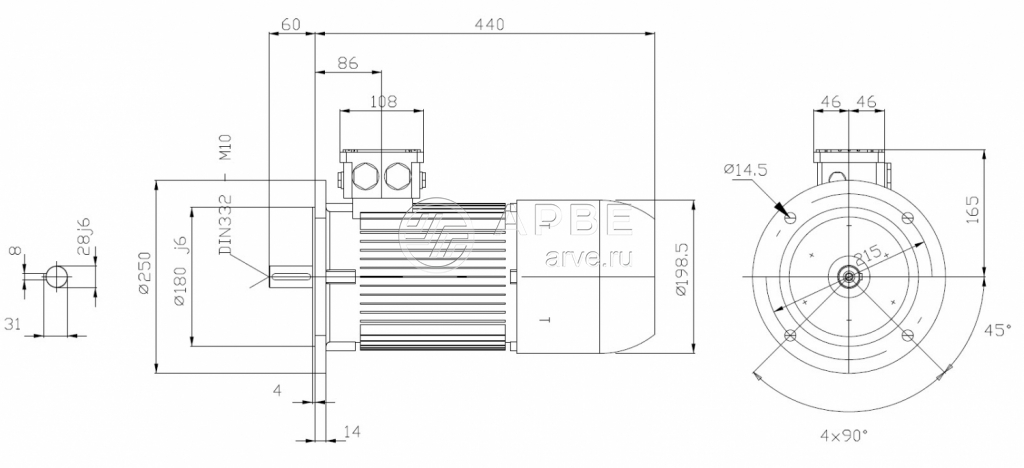

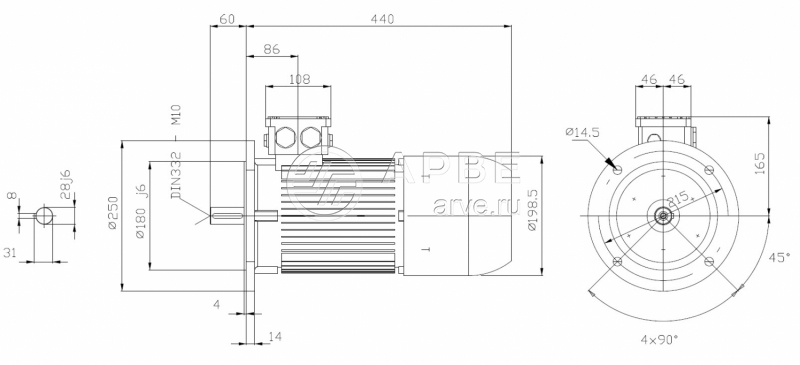

Чертеж No.: 130318r01

Данные электродвигателя :
Серия : WEG EUSAS
Материал корпуса : Алюминий
Коэффициент полезного действия η : IE3-88.0%
Мощность двигателя : 3 [кВт]
Номинальное количество оборотов : 1440 [об/мин]
Номинальный крутящий момент : 20 [Нм]
Напряжение : 230/400 [В]
Частота : 50 [Гц]
Соединение : D/Y
Номинальный ток : 10.7 / 6.2 [А]
Отношение пускового тока к номинальному : 7.8
'cos φ' : 0.80
Защита : IP 55
Монтажное положение : B5
Монтажное положение клеммной коробки : T - кабельный ввод I
Класс изоляции : F
Момент инерции : 12.0x10-3 [кгм2]
Фланец на выходе : Ø250 мм по IEC
Выходной вал : Ø 28 j6 x 60 мм
Шпоночный паз : DIN 6885.1
Покраска : LC1 - установка в помещениях,
нейтральная атмосфера NDFT 60 μm (C1 -DIN EN ISO 12944-5)
Цвет : RAL 5009 (Лазурно-голубой)
Вес : 37 [кг]

Опции электродвигателя :
Метод охлаждения : Самовентиляция
Контроль температуры : Биметаллический выключатель НЗ-контакт (TH) и PTC термистор (TF) для отключения
Шариковые подшипники : По умолчанию

Данные тормоза :
Обозначение модели / Тормозной момент : BR / 40 [Нм]
Питание выпрямителя : ~380-480В (монтаж в клеммной коробкедвигателя)
Выпрямитель : Полупериодный выпрямитель, тип FBGRE500/220-GS,
Напряжение тормозной катушки 195 В=(162-236 В=)
