Электрический двигатель (electric motor), сокращенно электродвигатель, – это электрическая машина, с помощью которой электрическая энергия преобразуется в механическую, с ее помощью приводятся в движение различные механизмы.
Электродвигатель является основным элементом электропривода. В некоторых режимах работы электропривода электродвигатель осуществляет обратное преобразование энергии (когда механическая работа преобразуется в электрическую энергию и тепло), то есть работает в режиме электрического генератора.

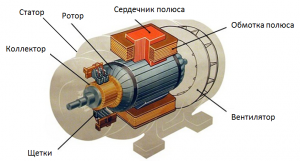

Устройство электродвигателя
Электродвигатель состоит из
- Статора - это неподвижная его часть.
- Ротора - подвижная часть.
- Коллектора, выполняющего одновременно 2 функции: является датчиком углового положения ротора и переключателем тока со скользящими контактами.
- Щеток – скользящих контактов, расположенных вне ротора и прижатых к коллектору.
Принцип работы электродвигателя
Современные электрические моторы работают благодаря существованию такого понятия, как электромагнитная индукция. Оба магнитных поля ротора и статора взаимодействуют между собой. В определенное время происходит так называемый “вращающий момент”, когда подвижная часть конструкции приводится в движение.
В результате взаимодействия магнитных полей электрическая энергия начинает превращаться в механическую.
Классификация электродвигателей
В зависимости от характеристик питающей сети выделяют 2 основных типа двигателя:
- Постоянного тока
- Переменного тока:
- Синхронные (где ротор вращается синхронно с магнитным полем питающего напряжения)
- Асинхронные (где частота вращения ротора отличается от частоты вращения магнитного поля): однофазные, двухфазные, трехфазные, многофазные
Основные параметры электродвигателей
Номинальными данными электрической машины называют данные, характеризующие ее работу в режиме, для которого она предназначена заводом-изготовителем. К номинальным данным относятся мощность, напряжение, ток, частота, КПД, коэффициент мощности, частота вращения и ряд других данных в зависимости от типа и назначения машины.
- Мощность, Вт
- Частота вращения, об/мин
- Крутящий (вращающий) момент, Нм
- Потребляемый ток, А
- КПД, %
- Напряжение сети, В
- Частота сети, Гц
