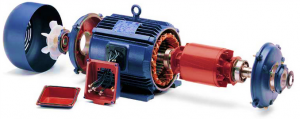

Асинхронный электродвигатель: подбор и замена

Асинхронный электродвигатель: подбор и замена
18.05.2016

На каждом модели электродвигателя есть шильдик или металлическая пластина, на которой указывается модель мотора и все его основные технические характеристики.

Параметры подбора электродвигателя

Серия электродвигателя



например М2АА, АИР, АМУ, , и т. д. Это очень важный параметр, потому что каждая серия обладает своими индивидуальными характеристиками: режим работы и запуска, с повышенным скольжением или пусковым моментом, наличие переключения скоростей, электрического тормоза и т. п.

Поэтому для безотказной и эффективной работы подбирать двигатель нужно  из такой же серии или аналогичной по характеристикам.

Варианты монтажа



на лапы, большой или малый фланец, с одним или двумя концами вала и т.п.

Выбор по мощности



Номинальная мощность электродвигателя в кВт указывается на шильдике, только не путайте ее с мощностью передаваемой на вал. Очень важно подбирать электродвигатель точно по той мощности, которая необходима, избегая ее занижения или преувеличения.

Рабочее напряжение



Мотор может быть рассчитан только на работу

-        от одного напряжения величиной 220 В или 380 В

-        или на двойное - по схеме звезда-треугольник 220/380В или 380/660В

Частота вращения вала



которая может быть разной: 1400, 900 и т.д. Очень важный параметр, потому что частота вращения вала электродвигателя должна точно соответствовать необходимой величине для приводимых им устройств.

Степень защиты



от внешних воздействий, указывающая на защищенность электромотора от пыли, струй воды и т. п. Например, с IP54 можно использовать электродвигатель во влажных помещениях и на улице под дождем, но нет защиты от струй воды.

Варианты климатического исполнения

-        УХЛ — холодный климат с рабочими температурами от +40 до -60 градусов С

-        У — умеренный климат (+40… -450С)

-        Т — тропический климат (+50… -100С)

-        ОМ — морской климат (+45… -400С)

Другие параметры

Есть модели 2ух, 3х, 4х скоростные, с повышенным скольжением или пусковым моментом и т. п.

Подбор электродвигателя когда нет шильдика

При отсутствии таблички или шильды с техническими параметрами на электродвигателе, подобрать замену сложнее. Необходимо выяснить:

  • рабочее напряжение
  • мощность
  • и частоту (количество оборотов) вращения вала
  • необходимость в увеличенном пусковом моменте
  • в повышенном скольжении
  • в нескольких скоростях и т. п.

Если технического паспорта нет, можно произвести расчет мощности электродвигателя, исходя из размеров сердечника статора и частоты вращения. Для этого используется формула P2H = C * D12 / N1 * 10-6кВт, где

С — постоянная мощность; D — размер внутреннего диаметра сердечника статора в см; l — длина статора в см; N1 — значение синхронной частоты вращения в об/мин.

Также для определения мощности электродвигателя его можно подключить к сети электропитания и с помощью токовых клещей измерить ток потребляемый электродвигателем в нагруженном состоянии, после чего можно приблизительно оценить его мощность.

Далее необходимо измерить основные размеры:

  • диаметр вала и его высоту (размер от его центра до пола)
  • вылет вала или длину его выступающей части
  • расстояния крепежных отверстий и размер от вала до центра первого отверстия на лапе
  • при наличии фланца: измерить его диаметр и расстояния по центрам крепежных отверстий

После этого происходит подбор электродвигателя по каталогу/справочнику.

Обычно данные об опциях не пишутся на шильдике  двигателя, а шифруются в его заводском номере.  Поэтому при подборе замены мы вынуждены посылать данные о заводском номере на завод-изготовитель двигателя или сами подбираем опции по специальным базам и конфигураторам.

Зачастую потребителю сложно найти на шильдике двигателя его заводской номер, ниже мы приводим несколько образцов шильдиков различных двигателей:

Двигатель Siemens серии 1LA9 Двигатель Siemens серии 1LE1
Двигатель Lenze Электродвигатель ABB
